DATORKER® Strain Wave Gear

DGH-PH

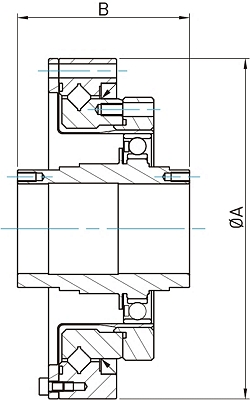

DGH-PH Spec Graph
Spec Ratio ØA B Datasheet 2D 3D
DGH-14-50-PH 50 50 52.5
DGH-14-80-PH 80 50 52.5
DGH-14-100-PH 100 50 52.5
DGH-17-50-PH 50 60 56.5
DGH-17-80-PH 80 60 56.5
DGH-17-100-PH 100 60 56.5
DGH-17-120-PH 120 60 56.5
DGH-20-50-PH 50 70 51.5
DGH-20-80-PH 80 70 51.5
DGH-20-100-PH 100 70 51.5
DGH-20-120-PH 120 70 51.5
DGH-20-160-PH 160 70 51.5
DGH-25-50-PH 50 85 55.5
DGH-25-80-PH 80 85 55.5
DGH-25-100-PH 100 85 55.5
DGH-25-120-PH 120 85 55.5
DGH-25-160-PH 160 85 55.5
DGH-32-50-PH 50 110 65.5
DGH-32-80-PH 80 110 65.5
DGH-32-100-PH 100 110 65.5
DGH-32-120-PH 120 110 65.5
DGH-32-160-PH 160 110 65.5
DGH-40-50-PH 50 135 79
DGH-40-80-PH 80 135 79
DGH-40-100-PH 100 135 79
DGH-40-120-PH 120 135 79
DGH-40-160-PH 160 135 79
